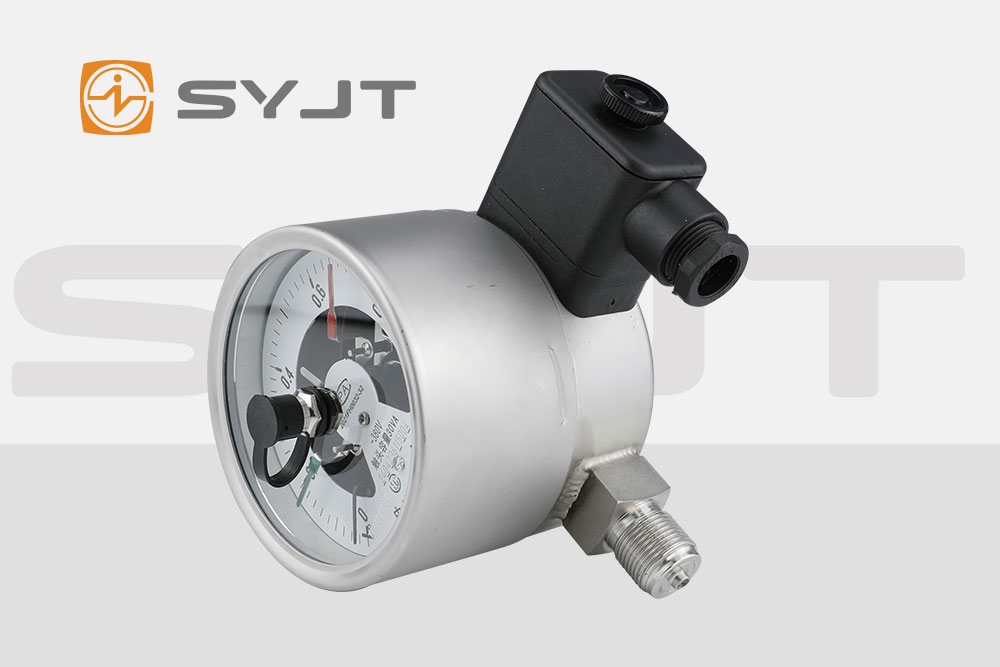

电接点压力表作为工业自动化控制中的关键元件，其量程选择直接影响测量精度、设备寿命及系统安全性。量程并非越大越好，而是需要根据被测压力特性、介质类型及使用场景，通过科学计算与经验优化综合确定。本文将从技术原理出发，解析量程选择的核心依据，并提供优化策略。
一、量程选择的技术依据：从压力特性到安全裕量
电接点压力表的量程选择需基于被测压力的动态特性与安全需求，核心原则是确保弹性元件 (如弹簧管) 在弹性变形范围内工作，同时预留足够裕量应对超压风险。
1. 稳定压力：1.5-2 倍安全裕量
对于压力波动较小的稳定工况 (如储气罐、管道压力)，量程上限应设为被测压力***大值的 1.5-2 倍。这一范围可保证：
测量精度：压力值位于量程的 1/3-2/3 区间，此时弹性元件形变线性度***佳，示值误差***小;
安全缓冲：即使系统压力短暂升高，也不会因超量程导致表盘破裂或弹性元件永久变形。
2. 脉动压力：2-3 倍安全裕量
对于存在周期性波动的脉动压力 (如泵出口、压缩机排气)，量程上限需扩大至被测压力***大值的 2-3 倍。原因在于：
动态响应：脉动压力的峰值可能远高于平均值，若量程不足，指针会频繁撞击量程上限，导致触点磨损或误报警;
阻尼需求：脉动场景常需配合阻尼器或充油设计 (如甘油、硅油)，量程扩大可抵消阻尼对压力传递的延迟效应。
3. 高压系统：3/5 量程上限原则
对于高压设备 (如液压系统、锅炉)，量程上限应设为系统设计压力的 3/5。这一原则平衡了安全裕量与测量分辨率：
安全裕量：高压系统超压风险更高，3/5 量程可确保即使压力突增，仍有足够空间触发报警;
分辨率优化：高压场景下，量程过大会导致小压力变化难以**捕捉，3/5 量程可提升单位压力对应的指针位移量。
二、量程优化的关键策略：从介质特性到环境适配
量程选择需结合介质特性、环境条件及控制需求进行综合优化，避免 “一刀切” 式设计。
1. 介质特性：腐蚀性与粘度的影响
腐蚀性介质 (如酸、碱、氧气)：需选择耐腐蚀材质 (如 316L 不锈钢、蒙乃尔合金)，并扩大量程以抵消腐蚀对弹性元件刚度的影响。例如，氧气系统需预留更高裕量，防止油脂污染导致爆炸风险;
高粘度介质 (如润滑油、树脂)：量程需考虑介质流动性，避免因粘滞阻力导致压力传递延迟。此时可选用膜片式压力表，通过隔离膜片传递压力，量程选择以介质实际工作压力的 1.5 倍为宜。
2. 环境条件：温度与振动的挑战
高温环境：温度升高会降低弹性元件的弹性模量，导致示值偏低。量程选择需考虑温度补偿，或选用宽温型压力表 (如 - 40℃~70℃)，其量程上限可适当降低;
振动场景：振动会导致指针抖动，引发误报警。此时需选用耐振型压力表 (如充油式、膜片式)，量程选择以振动频率≤25Hz、振幅≤0.5mm 为限，并扩大 10%-20% 裕量。
3. 控制需求：单点与多点的差异
单点控制 (如超压报警)：量程选择以触发阈值为基准，确保报警点位于量程的 1/3-2/3 区间;
多点控制 (如压缩机压力带)：需同时设置启动压力与停机压力，量程需覆盖两个阈值，并预留 10% 裕量以应对压力波动。
三、量程选择的常见误区与纠正
误区 1：量程越大越安全
纠正：量程过大会导致小压力变化难以**捕捉，降低测量分辨率。例如，在 0.8MPa 系统中选用 0-10MPa 量程，指针仅转动 8% 量程，微小压力变化可能被忽略。
误区 2：忽略介质特性
纠正：腐蚀性介质会加速弹性元件老化，高粘度介质会影响压力传递速度。量程选择需结合介质特性，必要时通过实验验证。
误区 3：未考虑环境因素
纠正：高温、振动等环境条件会改变压力表性能。例如，在 - 30℃环境中，普通压力表触点动作差可能扩大至 0.05MPa，远超行业标准要求的 0.02MPa。
结语：科学选型，精准控制
电接点压力表的量程选择是技术、经验与场景需求的综合平衡。通过分析压力特性、介质属性及环境条件，结合安全裕量与控制需求，可实现量程的精准优化。合理的量程设计不仅能提升测量精度，还能延长设备寿命，为工业自动化控制提供可靠保障。
