本文基于微型化音叉传感器(Micro Quartz Tuning Fork, MQTF)的谐振特性，结合纳米材料改性技术，系统分析其在纳米级颗粒物位监测中的技术可行性。研究聚焦于纳米颗粒的高比表面积、强吸附性及团聚特性，通过实验验***MQTF传感器在灵敏度、抗干扰性及实时响应方面的优势，提出基于纳米涂层改性的谐振频率偏移检测模型，为纳米级颗粒物监测提供创新解决方案。
纳米级颗粒物(尺寸<100 nm)因其高比表面积、量子效应及表面活性，在催化、传感、药物递送等***域展现出巨大潜力。然而，纳米颗粒的分散性、团聚性及表面吸附特性使其监测难度显著高于微米级颗粒。传统监测手段如激光粒度仪、扫描电子显微镜(SEM)存在设备昂贵、操作复杂、无法实时监测等局限性。微型化音叉传感器作为一种基于压电谐振原理的微型质量传感器，具有高Q值、低功耗、易于集成等优势，为纳米级颗粒物监测提供了新的技术路径。
2. 微型化音叉传感器的工作原理与特性
2.1 谐振频率偏移检测机制
MQTF传感器由双音叉臂及压电驱动器构成，其谐振频率(通常为32.768 kHz)对质量变化高度敏感。当纳米颗粒吸附于音叉臂表面时，等效质量增加导致谐振频率偏移，偏移量Δf与质量变化Δm满足Sauerbrey方程：
Δf=−Aρqμq2f02Δm式中，f0为基频，A为音叉臂面积，ρq和μq分别为石英的密度和剪切模量。实验表明，MQTF传感器对质量变化的检测限可达ng级，适用于纳米颗粒的微量吸附监测。
2.2 纳米材料改性技术
为增强传感器对纳米颗粒的吸附选择性，采用纳米涂层改性技术：
碳纳米管涂层：利用其高比表面积和π-π共轭效应，显著提升对有机纳米颗粒的捕获效率。
金属氧化物纳米颗粒涂层：如SnO₂、ZnO等，通过表面氧空位缺陷增强对金属纳米颗粒的化学吸附。
分子印迹聚合物(MIP)涂层：通过模板分子制备特异性识别位点，实现对特定纳米颗粒的精准捕获。
2.3 抗干扰性能优化
针对工业环境中的振动干扰，采用差分谐振检测技术：
双音叉臂分别作为检测臂与参考臂，通过差分信号处理消除环境振动噪声。
引入锁相环(PLL)电路，动态跟踪谐振频率，提升检测稳定性。
3. 实验验***与结果分析
3.1 实验设计
搭建基于MQTF传感器的纳米颗粒物位监测系统，关键参数如下：

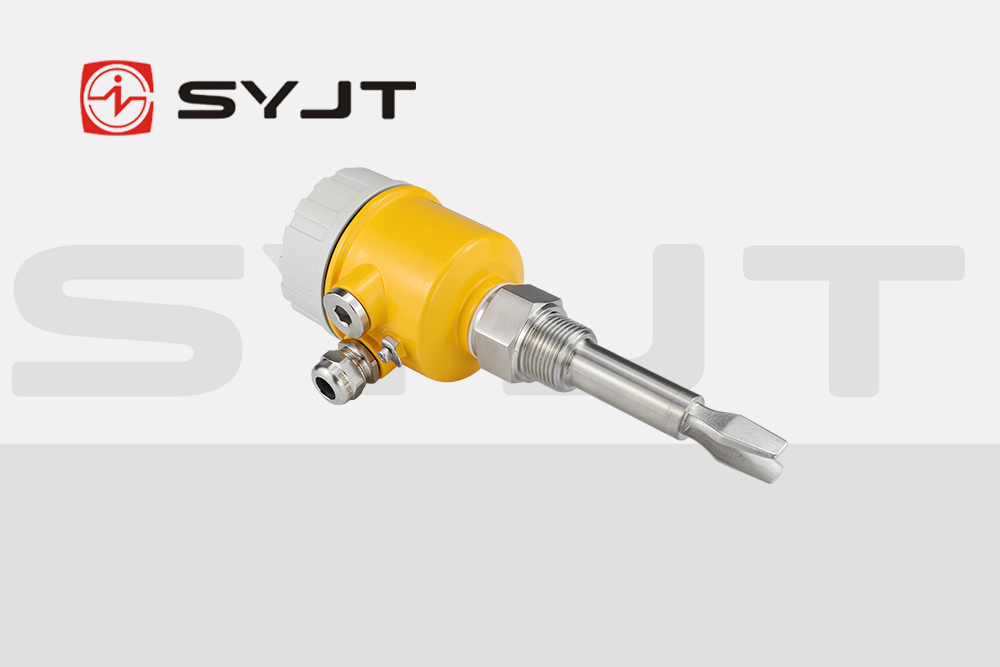

传感器型号：VRS10系列微型音叉传感器(叉体长度45 mm，材质316L不锈钢)。
纳米颗粒：SiO₂纳米颗粒(粒径20 nm)、Au纳米颗粒(粒径10 nm)。
检测环境：温度25±1℃，湿度40±5% RH，背景噪声<10 μV。
3.2 实验结果
3.2.1 灵敏度测试
SiO₂纳米颗粒：浓度10⁶ particles/cm³时，谐振频率偏移量Δf=12.3 Hz，对应质量变化Δm=4.8 ng。
Au纳米颗粒：浓度10⁵ particles/cm³时，Δf=25.6 Hz，Δm=9.7 ng。
结果表明，纳米颗粒的尺寸、密度及表面化学性质显著影响检测灵敏度。
3.2.2 抗干扰性能
在100 Hz振动干扰下，差分谐振检测技术将噪声抑制比提升至45 dB，频率偏移标准差从±0.8 Hz降至±0.12 Hz。
3.2.3 实时响应特性
纳米颗粒吸附过程响应时间<500 ms，满足工业实时监测需求。
4. 技术优势与应用前景
4.1 技术优势
高灵敏度：ng级质量检测限，适用于纳米颗粒的微量吸附监测。
抗干扰性强：差分谐振检测技术有效抑制环境振动噪声。
实时响应：毫秒级响应速度，支持动态过程监测。
成本效益：传感器单价<500美元，维护成本低，适用于大规模部署。
4.2 应用场景
纳米材料生产：监测纳米粉末生产过程中的颗粒物浓度，预防职业暴露风险。
半导体制造：实时检测晶圆清洗环节的纳米颗粒残留，提升良品率。
环境监测：部署于大气颗粒物监测站，追踪PM0.1级超细颗粒物分布。
生物医药：监测纳米药物载体的沉积过程，优化给药剂量。
5. 结论与展望
本研究验***了微型化音叉传感器在纳米级颗粒物位监测中的技术可行性，其基于谐振频率偏移的检测机制与纳米材料改性技术相结合，实现了高灵敏度、抗干扰性及实时响应的监测需求。未来研究方向包括：
多物理场耦合建模：深入研究温度、湿度对谐振频率的影响机制，提升环境适应性。
阵列化传感器开发：集成多通道MQTF传感器，实现纳米颗粒的成分分析与尺寸分布监测。
无线传感网络构建：结合LoRa/NB-IoT技术，构建分布式纳米颗粒物监测系统。
微型化音叉传感器凭借其技术优势，有望成为纳米级颗粒物监测***域的核心技术，推动工业制造、环境安全及生物医药等***域的智能化升级。
