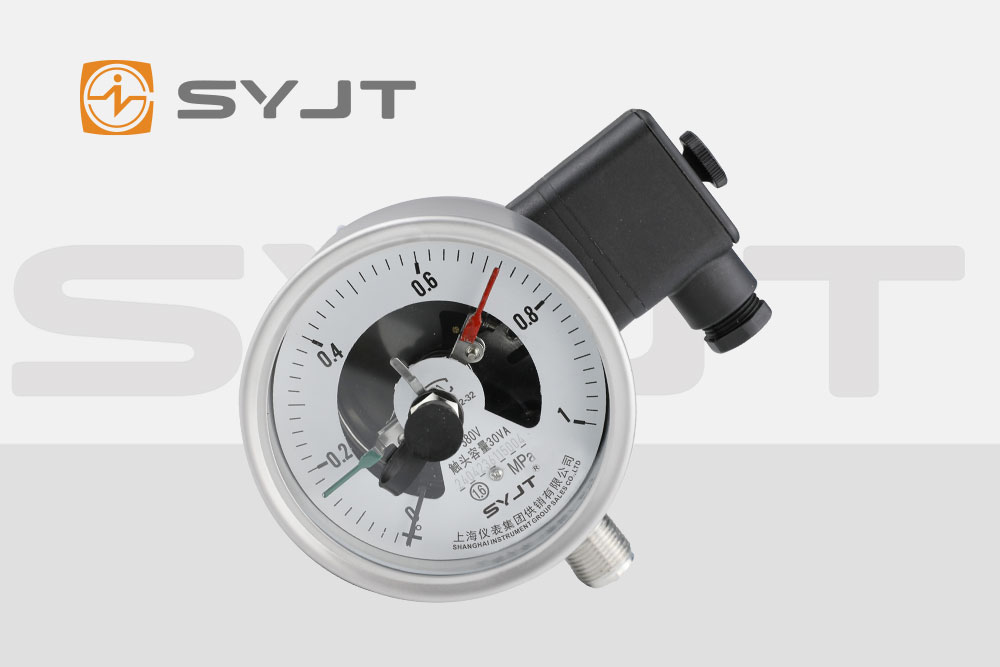

电接点压力表作为工业自动化控制的核心元件，通过机械形变与电信号转换实现压力监测与自动控制。其核心部件——电接点装置的可靠性直接影响系统稳定性。本文从技术原理出发，解析触点烧蚀与接触不良的根源，并提供系统性检修方案。
一、电接点压力表工作原理深度解析
1. 压力感知与机械传动
电接点压力表以波登管(弹簧管)为弹性元件，当介质压力作用于管腔时，其自由端产生线性位移。通过精密齿轮组(传动比通常为6-8倍)将微小位移放大，驱动指针**指示压力值。这一过程与普通压力表一致，但电接点压力表在此基础上增加了电气控制模块。
2. 电接点信号转换机制
电气控制模块包含三组关键触点：
动触点：与指针联动，随压力变化旋转
静触点：固定设置上限(高压)和下限(低压)阈值
磁助装置：通过永磁体增强触点吸合力，缩短动作时间(<20ms)
当压力达到设定值时，动触点与对应静触点闭合，形成导通回路。例如：
压力超上限：动触点与上限静触点接触，触发停机信号
压力降下限：动触点与下限静触点接触，启动补压装置
二、触点烧蚀与接触不良的技术成因
1. 触点烧蚀的物理机制
电弧放电是触点烧蚀的主因。当触点分断瞬间：
触点间隙电压击穿空气介质，形成电弧
电弧根部温度可达5000-20000K，使触点材料熔化蒸发
反复燃弧导致触点表面形成凹坑，接触面积减小
接触电阻增大，进一步加剧局部过热，形成恶性循环
2. 接触不良的复合诱因
机械磨损：齿轮传动系统侧隙超差(>0.1mm)导致指针抖动，使触点频繁撞击
材料氧化：银合金触点表面形成氧化层(Ag₂O)，接触电阻上升
环境腐蚀：潮湿环境(相对湿度>85%)引发绝缘支架爬电，降低触点间耐压
振动干扰：振动频率>25Hz时，触点可能产生间歇性分离
三、系统性检修技术方案
1. 触点状态检测流程
外观检查：使用放大镜观察触点表面，烧蚀触点呈现黑色熔融痕迹，接触不良触点可见氧化层
接触电阻测试：采用微欧计测量动-静触点间电阻，正常值应<0.5Ω
绝缘性能检测：用兆欧表测试触点与外壳绝缘电阻，标准值>20MΩ
动作特性验***：通过压力校验台缓慢升压，记录触点动作压力偏差(应≤±1.6%FS)
2. 关键部件修复技术
触点清洁：
轻度氧化：用00#金相砂纸沿触点运动方向打磨
严重烧蚀：更换触点组(需确保新触点材料为AgCdO合金)
传动机构调整：
拆解齿轮组，清洁齿面油污
使用偏心轴调整齿轮侧隙至0.05-0.1mm
重新装配时涂抹专用仪表油(ISO VG32)
磁助装置强化：
检查永磁体磁性，退磁超过10%需更换
调整磁钢与触点间距至0.5-1.0mm，优化吸合力
3. 预防性维护策略
密封系统升级：
更换耐油氟橡胶O型圈
螺纹接口涂抹硅基密封脂(工作温度-60~200℃)
环境控制：
安装温湿度传感器，确保环境温度-40~60℃，湿度<75%
对振动源设备加装橡胶减震垫
电气保护：
在控制回路中串联RC吸收电路(R=100Ω，C=0.1μF)，抑制电弧电压
选用触点容量裕度≥200%的继电器(如原设计AC 220V/5A，应升级至AC 220V/10A)
四、技术升级方向
新一代智能电接点压力表已采用以下技术突破：
纳米涂层触点：在银合金表面沉积类金刚石碳膜(DLC)，硬度达HV2000，耐电弧侵蚀能力提升5倍
无线监测模块：集成LoRa通信芯片，实时上传触点动作次数、剩余寿命预测数据
自适应控制算法：通过MCU动态调整触点吸合压力，补偿机械磨损影响
电接点压力表的可靠性取决于机械精度与电气性能的协同优化。通过系统性检修与预防性维护，可使设备平均无故障时间(MTBF)从常规3年提升至5年以上。对于关键应用场景，建议每6个月进行一次专业维保，并建立触点磨损数据库，实现预测性维护。
