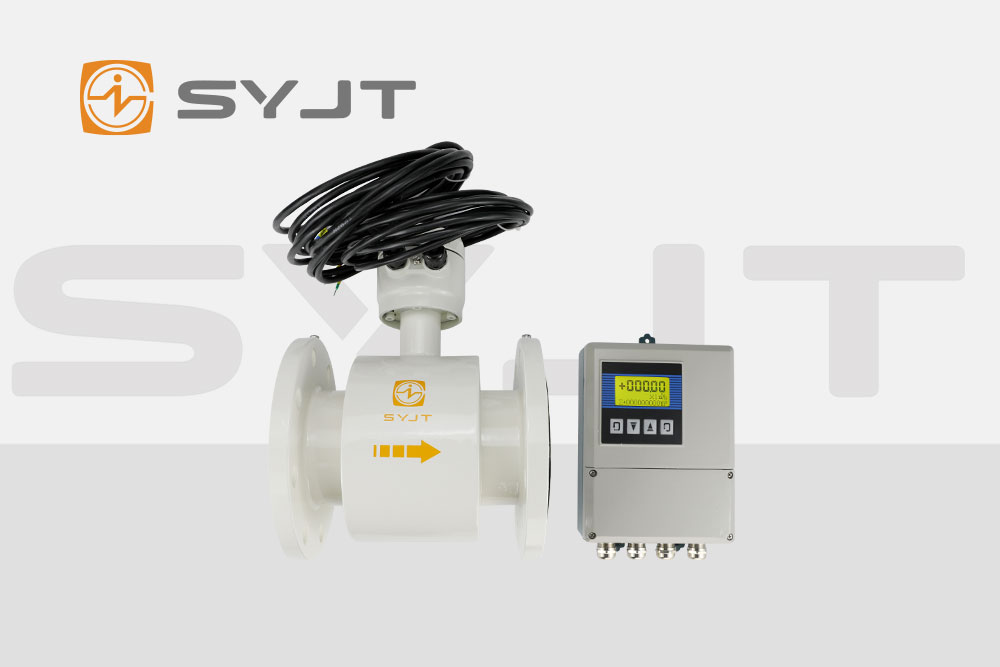

流量仪表作为工业过程控制的核心设备，其测量精度直接影响工艺稳定性与产品质量。传统校准方法依赖离线检测，存在停机成本高、环境适应性差等问题。随着虚拟仪器技术的成熟，上海仪表(集团)公司(以下简称“上仪”)创新性地将虚拟仪器技术引入流量仪表校准***域，构建了智能化、可溯源的校准平台。本文从技术原理、系统架构、验***方法三个维度，解析该平台的技术突破与创新价值。
一、虚拟仪器技术：流量校准的数字化革命
1.1 虚拟仪器的核心优势
虚拟仪器通过软件定义硬件功能，将传感器、数据采集卡(DAQ)、计算机与专用算法深度融合，替代传统仪器的物理模块。其核心优势体现在：
硬件模块化：采用标准化DAQ卡(如NI公司的E系列)，支持热插拔与多参数同步采集，减少信号干扰与传输损耗。
软件可编程性：通过LabVIEW等图形化编程工具，用户可自定义校准流程、误差补偿模型及数据处理算法，适应不同类型流量仪表(如涡轮、电磁、超声波)的校准需求。
溯源性保障：校准结果直接溯源至国家基准标准器(如Fluke 5520A多功能校准器)，确保量值传递的可靠性。
1.2 流量校准的数字化重构
传统流量校准依赖人工操作与物理标准表，存在以下痛点：
环境敏感性：温度、压力变化导致仪表零点漂移，需频繁修正。
动态响应局限：瞬态流量(如脉冲流)难以**捕捉。
数据孤岛：校准记录分散，难以追溯历史数据与趋势分析。
虚拟仪器技术通过以下方式重构校准流程：
实时环境补偿：集成温度传感器与压力变送器，软件自动修正环境因素对流量的影响。
高频采样与动态分析：DAQ卡支持kHz级采样率，结合小波变换等算法，解析瞬态流量特征。
全生命周期管理：校准数据存储于云端数据库，支持版本控制与审计追踪，满足ISO 17025等国际标准要求。
二、校准平台架构：分层设计与关键技术
2.1 系统分层架构
上仪校准平台采用“三层架构”设计，实现硬件抽象、算法处理与用户交互的解耦：
数据采集层：
集成多通道DAQ卡，支持电压、电流、频率、脉冲等信号同步采集。
配备信号调理模块，对传感器输出进行滤波、放大与线性化处理。
算法处理层：
误差补偿模型：基于***小二乘法拟合流量-压力-温度关系曲线，修正非线性误差。
动态校准算法：采用傅里叶变换分析流量信号频谱，识别谐波干扰并抑制噪声。
应用交互层：
开发图形化校准界面，支持一键式操作与结果可视化。
集成自动报告生成模块，输出符合JJG 640-2016《差压式流量计检定规程》的校准***书。
2.2 关键技术突破
2.2.1 硬件在环(HIL)仿真技术
通过模拟流量信号发生器(如AD5262数字电位器)，平台可生成标准流量脉冲序列，验***被校仪表的动态响应特性。例如，在涡轮流量计校准中，HIL技术可模拟不同粘度流体的冲击效应，评估仪表的抗干扰能力。
2.2.2 混合校准模式
平台支持“外部标准源校准”与“内部自校准”双模式：
外部校准：连接Fluke 5520A等高精度标准器，对DAQ卡的输入通道进行全量程标定。
内部自校准：利用DAQ卡内置参考电压源，通过软件算法修正零点偏移与增益误差，适用于现场快速校准。
2.2.3 安全增强机制
为防止校准数据篡改，平台引入区块链技术：
每次校准操作生成唯一数字指纹，存储于分布式账本。
用户权限通过USB Key与动态口令双重认***，确保操作可追溯。
三、验***方法论：从实验室到工业现场
3.1 实验室验***：不确定性评估
在恒温恒湿实验室中，平台需通过以下测试：
重复性测试：对同一流量点进行10次连续测量，计算标准偏差(σ)。
稳定性测试：连续运行72小时，监测零点与量程漂移量。
溯源性验***：与上级标准器比对，确认扩展不确定度(U)是否满足技术指标。
3.2 工业现场验***：鲁棒性评估
在化工、电力等典型工业场景中，平台需验***：
抗电磁干扰能力：通过IEC 61000-4-3标准辐射抗扰度测试。
环境适应性：在-20℃~60℃温度范围内，校准结果偏差不超过0.5%。
长期可靠性：模拟3年连续运行，故障率低于0.1%。
四、技术价值与行业影响
上仪基于虚拟仪器的流量校准平台，实现了三大技术跨越：
校准效率提升：单台仪表校准时间从传统方法的4小时缩短至30分钟。
成本优化：减少标准表购置与维护费用，综合成本降低60%。
标准化推进：通过数字化校准流程，推动JJG 640等规程的修订与国际化对接。
该平台的成功应用，标志着流量计量从“物理标准主导”向“软件定义标准”的范式转变，为工业4.0时代的高精度测量提供了中国方案。未来，随着5G与AI技术的融合，平台将进一步实现远程校准、预测性维护等智能化功能，引***全球流量计量技术的新一轮变革。
